一、產品概述

 ZGB、ZGBP系列渣漿泵是在吸收引進技術的基礎上，綜合國內外渣漿泵的優點，采用先進的設計理論，自行開發設計的新型產品。該系列渣漿泵均為懸臂、臥式、單級、單吸離心式渣漿泵。具有效率高、維修方便、運行費用低、壽命長、結構合理、可靠性高等顯著優點。適用于輸送磨蝕性和腐蝕性渣漿。廣泛用于冶金、礦山、電力、化工、建材、煤炭等部門，特別是電廠灰渣的輸送，是一種輸送渣漿的理想用泵。

二、型號意義

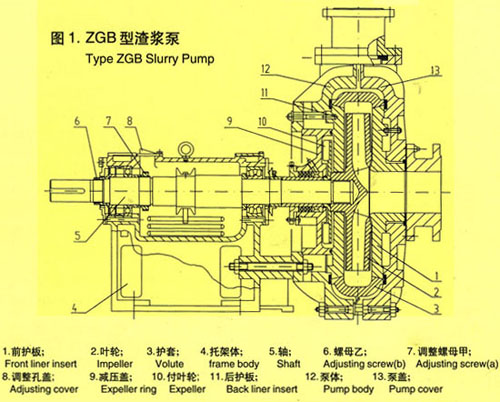

三、結構圖

四、技術特性

流道寬暢，抗堵塞性能好，汽蝕性能好；
過流部件采用特殊材質，耐磨耐腐蝕性能好；
采用現代CAD設計方法，水力性能強、效率高和磨損率低；
經特殊處理，用于海水除灰及海水和鹽霧電化學腐蝕工況；
采用付葉輪加填料組合式密封和機械密封，確保渣漿泵無泄漏；
可靠性設計，保證了整機平均無故障工作時間（MTBF）大幅度提高；
在允許的壓力范圍內可以多級串聯使用，其允許***大工作壓力為3.6MPa；
采用稀油潤松公制軸承，合理設置潤滑與冷卻系統，保證軸承在低溫狀態下運行。

五、結構特點

1、泵頭部分
ZGB系列渣漿泵為雙泵殼結構，即泵體、泵蓋帶有可更換的耐磨金屬內襯（包括葉輪、護套、護板等）。泵體、泵蓋根據工作壓力采用灰鑄鐵或墨鑄鐵鑄造。該系列泵均為垂直中開式，泵體有止口與托架用螺栓聯接。泵的吐出口方向可按45度間隔八個角度旋轉安裝。葉輪前后蓋板設有背葉片以減少泄漏及提高泵的使用壽命。該系列泵進口為水平方向，從傳動方向看泵為順時針方向旋轉。起動及使用時嚴禁電機反方向旋轉，否則，將葉輪脫落造成事故。
2、軸封部分
軸封有兩種形式：填料密封及葉輪加填料組合式密封。
（1）填料密封：填料密封結構簡單，維修方便，但需加軸封長。
（2）付葉分界線加填料組合式密封：付葉輪加填料組合式密封是我廠采用可靠性設計方法設計的高性能密封、它使軸封的泄漏減少到了***小。針對某些不允許的稀釋、不允許加軸封水的特殊工況也能正常工作。付葉輪、減壓蓋、軸套均采用耐磨材料制造，維修少、壽命長、使整機平均無故障工作時間（MTBF）大大提高。
3、傳動部分
ZGB系列渣漿泵均采用同一系列的傳動部分，包括托架和軸承組件。泵軸直徑大，剛性好，懸臂短，在惡劣的情況下，不會彎曲和振動。本系列產品的托架均采用稀油潤滑，軸承直接安裝于水平中開的托架內，拆撿、調整方便，并設有水冷系統，改善了軸承的工作條件，使軸承運行在較低的溫度下，大大提高了軸承壽命。

六、安裝拆卸

七、性能參數
